 電力工程安裝中高低壓配電柜的安裝工藝流程

基礎查驗→安裝開箱查驗→安裝二次轉移→變壓器就位→附件安裝及接線→告知試驗→試運前檢查→試運行→交工查驗

高低壓配電柜的安裝配電柜安裝進程：

安裝前，控制間內環境應具備條件，全部的內裝修施工已完畢，室內潔凈安全。

1.電力工程安裝中高低壓配電柜的安裝固定：

1.1配電柜運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，表面部件是不是徹底，備品備件、說明書等有無殘缺，并做好開箱記載。

1.2依據施工圖的安置，按順序將開關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的方位繃上小線，逐臺找正，以柜面為規范。找正時選用0.5mm墊片進行調整，每處墊片最多不能超過三片。

1.3就位找正后，按柜固定螺孔規范進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲聯接。高、低壓開關柜與預留角鋼進行結實焊接，電纜夾層上空明露有些用斑紋鋼板滿鋪，柜前、柜后均用1200mm×10mm（寬×厚、絕緣滿鋪。

1.4開關柜其相鄰兩柜頂部水平度差錯不大于2mm，全部柜頂部水平差錯不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

1.5電力工程安裝中高低壓配電柜的安裝定位后，對內部緊固件再次緊固及檢查，尤其是導體聯接端頭處。柜內接線完畢，用吸塵器鏟除柜內雜物，堅持安裝內外清洗，準確標識安裝位號、回路號。

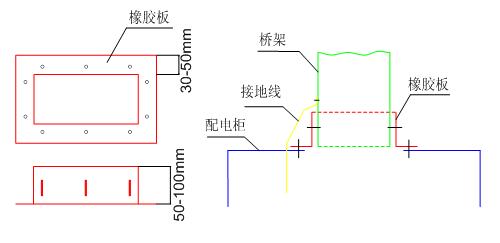

配電柜安裝完畢后，安裝柜上方的的橋架。配電柜進出電纜開孔方位由供貨方按規范預留。電纜敷設完畢后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱（柜、聯接處選用橡膠板聯接，以保護導線和電纜，橋架與配電柜聯接見圖。

2.二次回路接線：

配電柜在出廠前應完畢柜內二次回路接線及有關檢查試驗。配電柜安裝到現場后，要在甲方現場工程師和監理的監督指導下及時組織查驗，有關技能文件要徹底，配電柜包裝及密封出色，各元件徹底無缺，接線可靠。配電柜安裝固定后，要逐臺對配電柜的二次接線回路進行絕緣檢驗，檢驗運用500V等級絕緣檢驗表面，檢驗效果懇求大于1MΩ。

全部二次回路控制線或電纜均選用多股軟銅線，接線端子選用規范適宜的接線端子在燙錫后運用專用壓接鉗壓接，燙錫時應選用中性焊劑。

    3.告知試驗

電力工程安裝中高低壓配電柜的告知試驗詳見后述調試和送電有些。

4.其它懇求

4.1抽屜式開關柜安裝還要契合下列懇求：

a、抽屜推拉活絡簡潔，無卡阻、磕碰現象；

b、動觸頭與靜觸頭的中心線一起，觸頭接觸緊密；

c、抽屜的機械聯鎖或電氣聯鎖安裝動作準確可靠，保證斷路器分閘后，隔絕觸頭才華分隔；

d、抽屜與柜體間的接地觸頭接觸緊密；當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。

4.2配電柜二次回路絕緣檢查前，細心核對計劃圖紙，柜內的易損元件應事前拆開。

4.3配電柜的安裝進程中應保證漆層無缺，無損傷，柜內照明徹底。

4.3變電室內安裝外殼均需出色接地。
