在電力工程安裝中控制電器線路的安裝規范是非常重要的，那么我們今天就來看一下電力工程安裝中控制電氣安裝的規范有哪些？

1).在混凝土現澆的樓板、墻體內暗配電管，應沿最短距離敷設，暗配管離構筑物表面距離不應小于15mm，當絕緣導管在砌體上剔槽敷設時，應采用強度等級不小于M10的水泥砂漿抹面保護，保護層厚度大于15mm。

2).在電力工程安裝中進入落地式柜、臺、箱、盤內的電管應排列整齊、管口應高出柜、臺、箱、盤的基礎面50～80mm。室外所有管口在穿入線纜后應做密封處理。由箱式變電所或落地式配電箱引向建筑物的導管，建筑物一側的導管管口應設在建筑物內部。

3).配管及管內穿線工程：在墻上開槽時宜用開槽機進行，槽寬應大于直徑1.2倍，暗配保護層15MM，朝天管管口應做封口處理，交叉敷設時大徑管應敷于小徑管的下面，成排管敷設時，管間間隙大于25MM，管口應光滑，護口齊全，管子彎曲處無明顯折皺。

4).管內導線總面積不應超過線管內徑截面積的40%，直線管在45m無彎，30m一個彎，20m兩個彎，12m三個彎處設接線盒，塑料管在大于15m或3個直角彎時加接線盒，盒內應清潔無雜物，二個盒并列安裝時應用短管鎖緊螺母連接。

5).壁厚小于（等于）2mm的鋼管不能作為電線導管埋設于室外土壤中，室外埋地敷設的電纜導管，其埋深應大于（等于）0.7m。

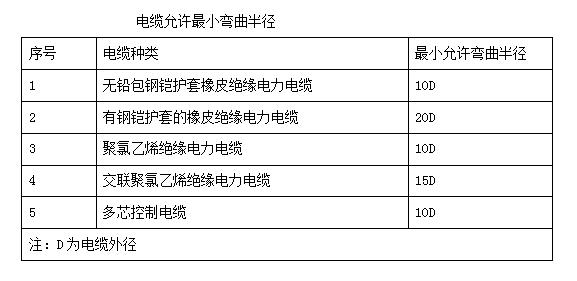

6).電力工程安裝中電纜導管的彎曲半徑應大于（等于）電纜最小允許彎曲半徑（參見下表）。

7).一般金屬導管內外壁應做防腐處理，埋設于混凝土內部的金屬導管內壁應防腐處理，外壁可不做防腐處理；直埋土層中的鋼導管外壁應涂?jī)啥葹r青（水柏油）防腐。

8).電氣配管、橋架、槽板、線槽等通過建筑物變形縫時的質量監控要點：通過建筑物沉降及伸縮縫部位的所有電氣配管、槽板、橋架、線槽、避雷裝置等應設補償裝置，補償裝置的幾何尺寸及連接應符合有關現行國家標準、圖集的要求。

9).明配鋼管管徑在ф50mm及以下的，必須采用螺紋連接，不得采用套管連接；管徑在ф63mm及以上者，可使用套管焊接，套管應位于兩管對口的中心，長度為管外徑的1.5～3倍，焊接應嚴密。

10).電力工程安裝中明配鋼管、PVC剛性塑料管在進箱盒、燈位、開關、插座的150～300mm處應設管卡或支架固定；配管應橫平豎直，管卡或支架間距均勻、對稱，間距應符合現行國家標準。

11).吊頂內部配管宜按明配管施工，配管不得固定在吊頂?shù)闹Ъ芑螨埞巧希饘佘浌軕?yīng)做接地保護，各種強弱電導線嚴禁在吊頂內裸露。

12).不同回路、不同電壓等級、交流與直流的導線不應穿在同一導管內，相互干擾的導線不得穿在同一導管內。

13).三相或單相的交流單芯電纜不得單獨穿在鋼導管內；兩路線的零線，地線不能共用。兩路線不能穿同一管內；電線和暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。

 14).同一建筑物、構筑物在采用多相供電時，電線絕緣層的顏色選擇應一致，其保護線（PE線）應為黃綠相間色，零線用淡藍色；A相－黃色；B相－綠色；C相－紅色。

15).電力工程安裝中電纜敷設嚴禁有絞擰，鎧裝壓扁，護層斷裂及表面嚴重劃傷等缺陷。

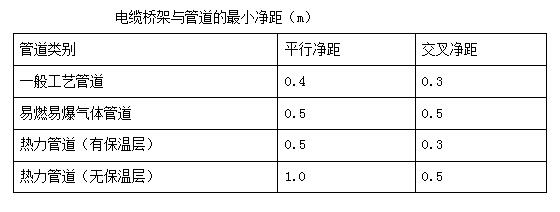

16).鋼制電纜橋架直線段長度大于30m、鋁合金或玻璃鋼電纜橋架直線段長度大于15m，設有伸縮節；電纜橋架轉彎處的彎曲半徑，不小于支架及橋架內電纜最小允許彎曲半徑，設計無要求時，電纜橋架水平安裝支架間距應小于（等于）3m，垂直安裝時支架間距不大于2m；橋架與支架及橋架與連接板的螺栓固定，緊固無遺漏，螺母位于橋架外測；采用鋼支架固定鋁合金橋架時，應設相互絕緣的防電化學腐蝕措施；設計無要求時，設置在易爆易燃?xì)怏w管道和熱力管道下方的電纜橋架與管道最小凈距符合下表規定。

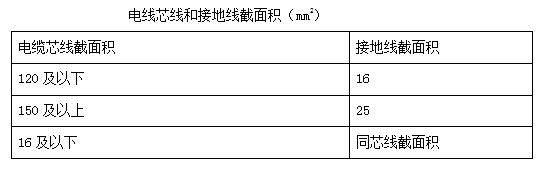

18).電力工程安裝中電線、電纜接線必須正確、并聯運行電線或電纜的型號、規格、長度、相位應一致。低壓電線和電纜、線間和線對地間的絕緣電阻值必須大于0.5MΩ。鎧裝電力電纜頭的接地線應采用銅絞線或鍍錫銅編制線，其截面積不應小于下表規定。
